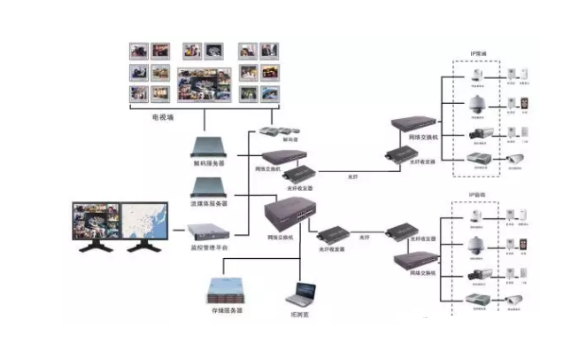

一般來說由以下幾部分組成：
1、前端的攝像機：槍機需與鏡頭配合使用，如是室外的攝像機還需要增加防雷器，需要考慮信號和電源防雷。
2、傳輸線纜：含網線和電源線，如POE供電可直接使用雙絞線，但傳輸距離需控制在75米以內為宜。
3、交換機：所有的攝像機需控制在90米以內為宜，可直接接入交換機，如大于90米時，可使用網絡跳線+光收發器+光纜的形式接入交換機、根據前端攝像機的數量選擇對應口數的交換機，一般來說交換機上傳帶寬需要冗余45%，百兆上傳根據碼流來計算可以接入幾個2M/4M/8M碼流的交換機，8M碼流的情況下最大可接入7.5個攝像機，現在交換機上傳口普遍有千兆電/光口，按照45%的冗余，可以接入更多的攝像機。 級聯口帶寬: IPCAM的碼流*數量=上傳口的最小帶寬,通常情況下,當IPCAM帶寬超過60Mbps時,建議使用1000M級聯口，如8個以上8M碼流的攝像機所需的帶寬為8M*8=64Mbps，此時就建議使用千兆級聯口。
4、光傳輸附件：其中包括光模塊，光纜，光跳線，尾纖，對應接口耦合器(如SC-LC,LC-LC等等)，光纖配線架或配線箱等。
5、核心交換機：根據前端的接入交換機，以及攝像機數據交換量得出的總帶寬量來選擇合適的交換機。以下給出交換機的包轉發率以及背板帶寬的計算方法。 包轉發率：一個100M口的包轉發率為0.1488Mpps/s，以此類推千兆或萬兆口的包轉發率。而一個攝像機的包轉發率約為2.6Kbps，完全滿足要求。 背板帶寬=端口數*端口速度*2, 如24口百兆核心交換機(含兩個千兆口)帶寬為(24*100*2+2*1000*2)/1000=8.8Gbps/S 。 包交換率: 端口數*端口速度/1000*1.488Mpps=包交換率, 如24口百兆核心交換機包交換率為24*100/1000*1.488=3.60Mpps/S，有些交換機的包交換率有時計算出不能達到此要求，那么就是非線速交換機,當進行大容量數量吞吐時,易造成延時
6、存儲設備：分為硬盤錄像機和集中存儲設備，根據攝像機路數來選擇合適的設備。
7、解碼器：根據顯示器的路數來選擇對應路數的解碼器

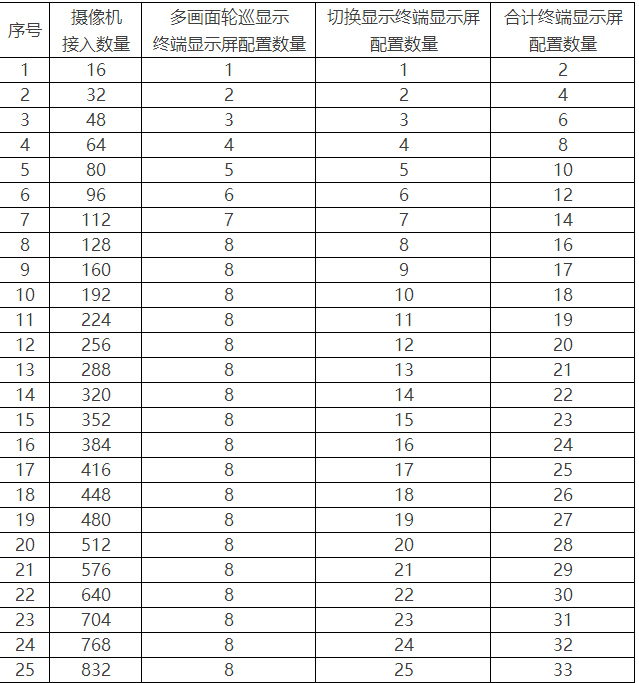

8、監視器數量：
